Archiv   Bluetooth Modul BTM-mini-S v2.0
27.04.2010 von RoboTrack


Diese Platine v2.0 wurde durch Version 2.1 am 20 Mai 2010 abgel?st..!


Mini-Servoboard S4IO4-v2 am BTM_mini-S Bluetooth Modul

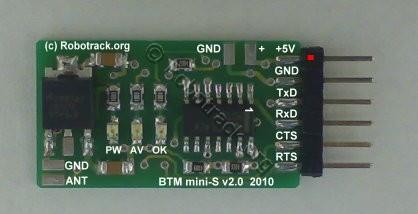

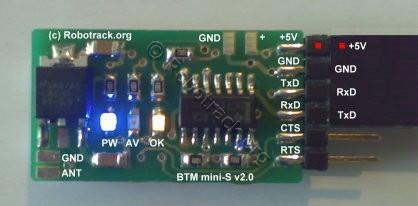

Auf vielfachen Wunsch wurde das Layout vom BTM mini-S ?berarbeitet und die RTS Request und CTS Clear vom BTM-Modul auf L?tpads gelegt, dar?ber hinaus hat sich die Anschlussreinfolge von (5V, GND, GND, TXD, RXD) nach 5V, GND, TXD, RXD ge?ndert, zus?tzlich sind 2 L?tpads f?r 5V und GND hinzugekommen!

Warum dieser zus?tzliche Anschluss von +5V und GND (Masse) am BTM mini-S

Bei der 3-wire Schnittstelle (RXD, TXD und GND) fehlen die +5V ( siehe USB/TTL-Handyadapter ) f?r das BTM_mini-S, somit kann eine externe Spannung angeschlossen werden.

Hinweis,, wer RTS / CTS nutzen m?chte, muss die Spannungen anpassen, sonst kann, im schlimmsten Fall, das Bluetooth - Modul zerst?rt werden. Dies wird aber in der folgenden Version 2.1 vom BTM mini-S hinf?llig.
Wer aber das BTM mini-S mit TXD / RXD wie bisher auch nur nutzt, braucht sich um nichts weiter zu k?mmern, da hat sich nichts ge?ndert.

RxD Receive Data (DCE)* → TxD (DTE)*
TxD Transmit Data (DTE) → RxD (DCE)
RTS Request To Send (DTE) → (DCE)
CTS Clear To Send (DCE) → (DTE)
*
DTE ? data terminal equipment (Z.B. PC)
DCE ? data circuit-terminating equipment (Z.B. Modem)

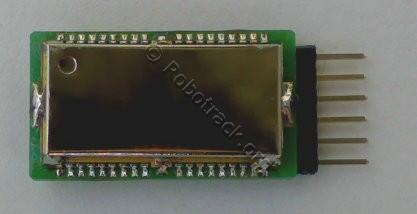

Die BTM Shuttle Basisplatine ?mini-S? hat zum Ziel alle ben?tigten Anschl?sse des BTM-222 Bluetooth Modul auf kleinstem Raum bereitzustellen, somit kamen auch nur SMD Bauteile in betracht.

Bauteilliste: CSD-electronics.de

MengeBezeichnungBestellnummerEUR

1 IC2BTM-222 Bluetooth-Modul3040213.95
1 IC174HCT14 SMD161060.25
1 LM1117DT-3,3V223-17130.95
1 R1 (LED1)0805 1kOhm10-08K0010.06
1 R2 (LED2)0805 100Ohm10-0801000.06
1 R3 (LED3)0805 330Ohm10-0803300.06
1 LED1LED 0805 BLAU26-08040600.35
1 LED2LED 0805 GR?N26-08020170.08
1 LED3LED 0805 ROT26-08010320.08
1 R60805 6k810-08K006,80.08
1 R50805 3k310-08K003,30.06
2 C1,C21206 100nF115-12N1000.05
1 R40805 SMD 10kOhm10-08K0100.07

0 BTM-mini-S Platine Robotrack Sammelbestellung)


Tipp, keine Verbindung durch Hasenk?ttel
Mir wurde eine Platine zugeschickt bei der das BTM-Modul keine Funktion hatte, die Ursache war schnell gefunden, das BTM-Modul wurde mit einem Spitzen L?tkolben aufgel?tet, nachdem ich das BTM-Modul mit einem L?tkolben mit 3mm Meiselspitze nachgel?tet habe funktionierte es auch.

Die Platine ist mit L?tstopplack versehen, so dass man mit einem gr??eren L?tkolben nur einmal ?ber alle Kontakte fahren braucht!

SMD l?ten Kurzanleitung ...>>>

Wer sich nicht zutraut SMD zu l?ten oder die M?glichkeiten nicht hat, kann sich an Fennec (Admin) wenden.



Der erste Prototype Juni 2008








Schaltplan (PDF)




Diese Seite wurde zuletzt bearbeitet am: 30 Mai 2010
